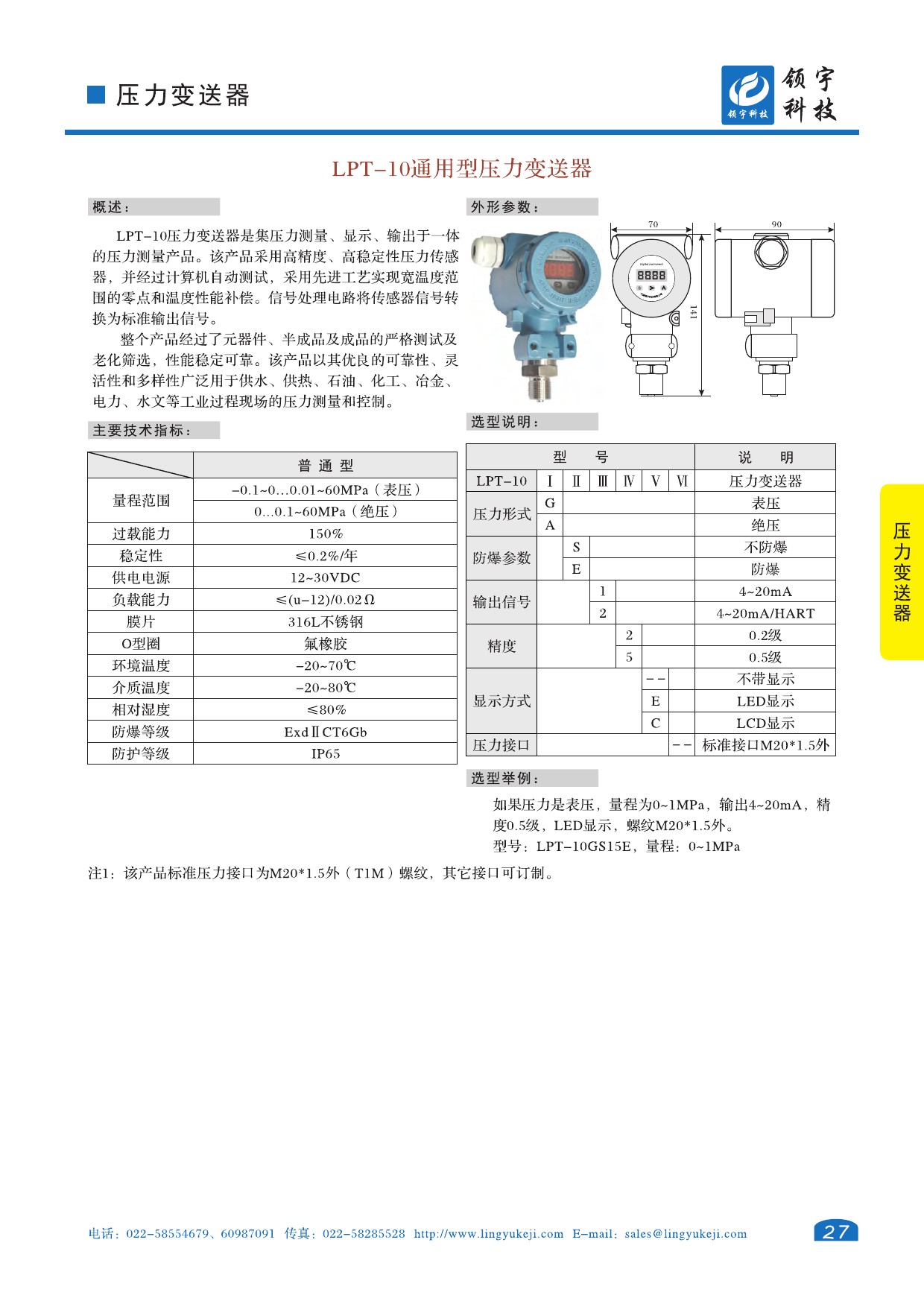

LPT-10系列通用型壓力變送器
編號： A-LPT-10
PT-10系列工業級壓力變送器特點及技術應用：
○高穩定變送功能——適用各種對穩定性要求高的工業現場。
○抗干擾能力強——隔離型電路設計，輸入、輸出相互隔離，現場有干擾的場合效果明顯。
○數字通信功能——4-20mA疊加hart和RS485功能可選，便于自控系統的組態。
○過流/過壓/極性反接保護——現場人員接錯線或因故障導致異常電流/電壓，可以有效保護儀表。
○壓力阻尼功能——引壓口安裝阻尼部件，有效提高變送器的抗過壓能力。適合容易過壓的工業現場；
○抗腐蝕能力強——可通過選擇不同密封件來兼容更多的介質
更新時間：2020-05-13
瀏覽次數：4955
資料下載分享到 :
-
產品描述
-
技術參數
一、LPT-10系列工業級壓力變送器概述：
LPT-10系列工業級壓力變送器采用高精度擴散硅傳感器采集壓力信號，經過智能化數字變送電路對采集上來的與壓力值一一對應的mV信號進行放大、運算處理，穩定的輸出標準的4-20mA工業電流信號，并支持HART/MODBUS 485等多種通信形式。本系列產品在生產時，經過精密的調校和嚴格的老化試驗，性能穩定可靠?？蓱?yīng)用各種需要對壓力實時采集變送的各種工業現場。
二、LPT-10系列工業級壓力變送器基本性能：
供電電源：18~32VDC;
測量介質：油、水、氣及其他與不銹鋼兼容介質；
測量范圍：負壓型：-0.1~0Mpa；微壓型：0-2KPa；正壓型：0-60Mpa；（更高要求可定制）
測量精度：0.25%FS;（更高精度可定制）
過載能力：2倍滿度壓力：
輸出信號：二線制4-20mA;三線制電壓輸出：0-5V,1-5V,0-10V;
通信方式：4-20mA+Hart協議；RS485;
負載能力：電流型≤500Ω，電壓型≥250KΩ;
螺紋接口：G1/4;M20*1.5(可根據現場定制）;
電氣接口：M20*1.5標準出線孔，含鎖線母；
溫漂系數：在規定的工作溫度內，環境溫度每變化10℃，輸出變化≤量程的±0.05％，年漂移＜±0.3％
長期穩定性：±0.1%FS/年；
殼體材質：壓鑄鋁，環氧樹脂涂層，帶密封墊圈
殼體防護：IP65
防爆等級：EXD IIC T6;
工作溫度：-20～85℃
儲存溫度: -40～100℃
相對濕度：0-95%RH三、LPT-10系列工業級壓力變送器尺寸圖：
為了協助您選擇適合的產品，請認認真勾選。
工況信息
是否防爆: □防爆 □不防爆
測量介質：____________
介質溫度：□-20-60℃； □-20-100℃ □-40-150℃ □ 其他溫度：_______
物料特性：□腐蝕/粘稠 □含固體顆粒 □易結晶/易凝固 □有衛生要求 □非以上情況
震動條件：□震動大 □可忽略震動
壓力脈動：□壓力瞬間沖擊大 □壓力穩定
安裝空間：□空間受局限 □無特殊要求
基本表信息
傳感器形式：□測量表壓 □測量絕對壓力 □測量差壓
壓力范圍：_____________MPA（壓力單位不是MPA時，請帶單位填寫） ;
輸出信號:□4-20mA □4-20mA+HART □RS485 □其他請注明：_________
精度： □0.075級 □0.1級 □0.2級 □0.5級
供電： □24VDC □12VDC □用戶定制__________;
顯示： □不帶顯示 □帶LED數碼管顯示 □帶LCD液晶顯示
基本表膜片材質： □316L □鉭 □HC □蒙乃爾 □鈦 □其他_________
過程連接：□M20*1.5M □G1/2M □1/2NPTF □1/4NPTF
□50.5標準卡箍 □其他螺紋請注明：________
□法蘭連接，法蘭口徑_____;耐壓等級______;執行標準_______________;
過程連接材質：□304不銹鋼 □316不銹鋼
電氣接口： □M20*1.5內 □其他請注明：________
二次充油隔膜參數：
隔膜膜片材質： □316L □鉭 □HC □蒙乃爾 □鈦 □鎳 □其他_______
插入筒長度: __________mm
噴涂圖層：□噴涂四氟 □鍍金
安裝附件要求：
安裝接頭：□1/4NPTM焊管接頭 □T型法蘭 □腰型法蘭 □焊接底座 □配對法蘭
閥組：□二閥組 □三閥組 □五閥組
安裝支架： □L型直裝支架 □180°差壓支架 □ 90°差壓支架
